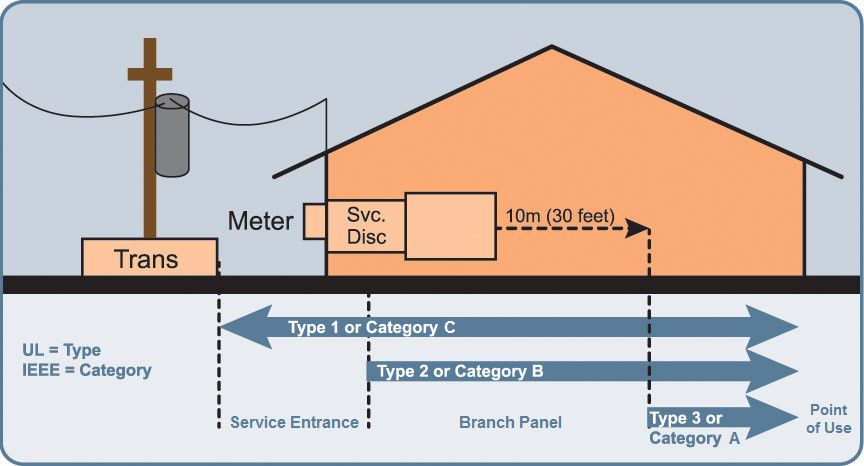

- TVSS แบบที่ 1 แม้ว่าจะติดตั้งไว้ที่ด้านสายของทางเข้าบริการเป็นหลัก แต่ก็สามารถใช้ได้ที่ใดก็ได้ภายในระบบจำหน่ายไฟฟ้า
- TVSS ประเภท 2 ติดตั้งอยู่ที่ด้านโหลดของทางเข้าบริการ (นั่นคือ แผงสาขา) ในขณะที่ TVSS ประเภท 3 (ปกติคือปลั๊กไฟ เต้ารับ หรือปลั๊ก) ติดตั้งใกล้กับอุปกรณ์ที่ได้รับการป้องกัน
Type 1 TVSS: แนวป้องกันแรก
ติดตั้งภายนอกอาคารบริเวณทางเข้าบริการ
Type 2 TVSS: แนวป้องกันที่ 2
ติดตั้งภายในอาคารที่แผงสาขา
Type 3 TVSS: แนวป้องกันสุดท้าย
ปกติหมายถึง Surge Strip และ Receptacle ที่ติดตั้งถัดจากอุปกรณ์ที่ได้รับการป้องกัน
- TVSS ประเภท 2 อาจต้องมีการป้องกันกระแสเกินภายนอก (CB หรือ Fuse) หรืออาจรวมอยู่ใน TVSS โดยทั่วไป TVSS ประเภท 1 จะรวมการป้องกันกระแสเกินภายใน SPD หรือวิธีการอื่นเพื่อให้เป็นไปตามข้อกำหนดของมาตรฐาน ดังนั้น SPD ชนิดที่ 1 และ SPD ชนิดที่ 2 ที่ไม่ต้องการอุปกรณ์ป้องกันกระแสเกินภายนอกจึงขจัดโอกาสที่จะติดตั้งอุปกรณ์ป้องกันกระแสเกินที่มีพิกัดไม่ถูกต้อง (ไม่ตรงกัน) กับ SPD
- การให้คะแนนกระแสไฟที่กำหนด (ใน) ของ Type 1 TVSS สามารถเป็น 10 kA หรือ 20 kA; ในขณะที่ Type 2 TVSS อาจมี 3kA , 5 kA, 10 kA หรือ 20 kA การจัดอันดับปัจจุบันของการคายประจุที่กำหนด
แต่สำหรับผู้ที่ไม่ใช่มืออาชีพ การแยกประเภทเหล่านี้ตามสถานที่ก็เพียงพอแล้ว เรามีวิดีโอแนะนำที่นำเสนอโดย Jeff Cox ที่อาจช่วยให้คุณเข้าใจได้ดีขึ้น
คำว่า อุปกรณ์ป้องกันไฟกระชาก (SPD) และ อุปกรณ์ป้องกันไฟกระชากชั่วคราว (TVSS) ใช้เพื่ออธิบายอุปกรณ์ไฟฟ้าที่โดยทั่วไปติดตั้งในแผงจ่ายไฟ ระบบควบคุมกระบวนการ ระบบสื่อสาร และระบบอุตสาหกรรมหนักอื่นๆ เพื่อวัตถุประสงค์ในการป้องกัน ไฟกระชากและไฟกระชาก รวมทั้งที่เกิดจากฟ้าผ่า บางครั้งอุปกรณ์เหล่านี้ในเวอร์ชันที่ลดขนาดลงจะได้รับการติดตั้งในแผงไฟฟ้าทางเข้าบ้านพักอาศัย เพื่อป้องกันอุปกรณ์ในครัวเรือนจากอันตรายที่คล้ายคลึงกัน

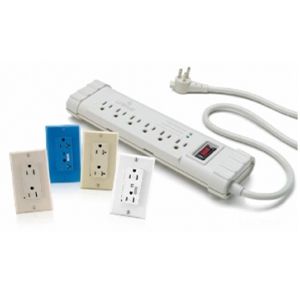

มีปลั๊กพ่วงหรือเต้ารับที่มีฟังก์ชันป้องกันไฟกระชากจำนวนมากในท้องตลาด โดยปกติเราเรียกผลิตภัณฑ์ประเภทนี้ว่าตัวป้องกันไฟกระชากหรือตัวป้องกันไฟกระชากและหนึ่งในพารามิเตอร์หลักของพวกเขาคือการให้คะแนนจูล ทว่าอุปกรณ์ป้องกันไฟกระชากหรืออุปกรณ์ป้องกันไฟกระชากเหล่านี้ในรูปแบบของรางปลั๊กไฟนั้นไม่เท่ากับ TVSS

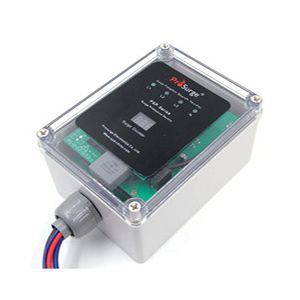

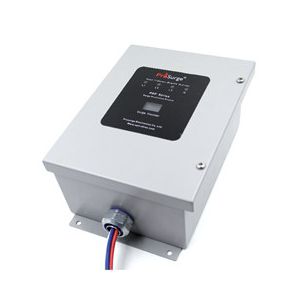

คุณสามารถคิดว่า TVSS เป็นผลิตภัณฑ์ตระกูลใหญ่และตัวป้องกันไฟกระชากหรือตัวป้องกันไฟกระชากเป็นเพียงส่วนหนึ่งเท่านั้น ในทางเทคนิค เราเรียกอุปกรณ์ป้องกันไฟกระชากหรืออุปกรณ์ป้องกันไฟกระชากประเภท 3 TVSS หรือ TVSS แบบจุดใช้งาน เนื่องจากโดยปกติแล้วจะติดตั้งไว้ข้างอุปกรณ์ที่ได้รับการป้องกันและทำหน้าที่เป็นตัวป้องกันสุดท้ายสำหรับการป้องกันไฟกระชาก TVSS ประเภท 1 หรือ 2 ปกติจะอยู่ในรูปแบบของกล่องหรือแผง บางครั้งอาจมีขนาดค่อนข้างใหญ่ พารามิเตอร์หลักไม่ใช่เรตติ้งจูลส์ แต่เป็นความจุไฟกระชาก Type 1/2/3 TVSS สร้างกลไกป้องกันไฟกระชาก 3 ชั้นที่ประสานกัน
TVSS (Transient Voltage Surge Suppressor) และ SPD (Surge Protective Device) ทั้งคู่หมายถึงอุปกรณ์ที่สามารถป้องกันระบบไฟฟ้าแรงต่ำจากความเสียหายของชั่วครู่ แหลม หรือไฟกระชาก (ฟ้าผ่าทางอ้อมที่เกิดจาก สายไฟ) คำว่า TVSS เป็นที่นิยมมากขึ้นในประเทศมาตรฐาน UL เช่น สหรัฐอเมริกา แคนาดา และบางประเทศในอเมริกากลางและใต้ หรือแม้แต่ฟิลิปปินส์
โปรดทราบว่าอย่าผสมคำว่า TVSS กับ TVS TVS เป็นตัวย่อสำหรับตัวป้องกันแรงดันไฟชั่วขณะ จากชื่อของพวกเขาพวกเขาดูเหมือนสิ่งเดียวกัน ทว่าในอุตสาหกรรมป้องกันไฟกระชาก TVS เป็นส่วนประกอบทางไฟฟ้า (ไดโอด) ที่มีจุดประสงค์เพื่อปราบปรามไฟกระชาก เป็นส่วนประกอบป้องกันไฟกระชากที่พบบ่อยที่สุด 3 อันดับแรก (อีก 2 ชิ้นคือ MOV และ GDT) เช่นเดียวกับ MOV และ GDT TVS สามารถใช้เพื่อสร้าง TVSS และที่จริงแล้วมักใช้ร่วมกับ MOV และ GDT GDT สามารถรองรับฟ้าผ่าและกระแสไฟกระชากขนาดใหญ่ได้ แต่ตอบสนองค่อนข้างช้าในขณะที่ TVS สามารถรองรับกระแสไฟกระชากที่เล็กมากเท่านั้น แต่ยังตอบสนองได้เร็วกว่า GDT และ MOV อย่างมาก ดังนั้นทั้ง 3 จึงสร้างการประสานงานที่สมบูรณ์แบบในการปราบปรามไฟกระชาก
