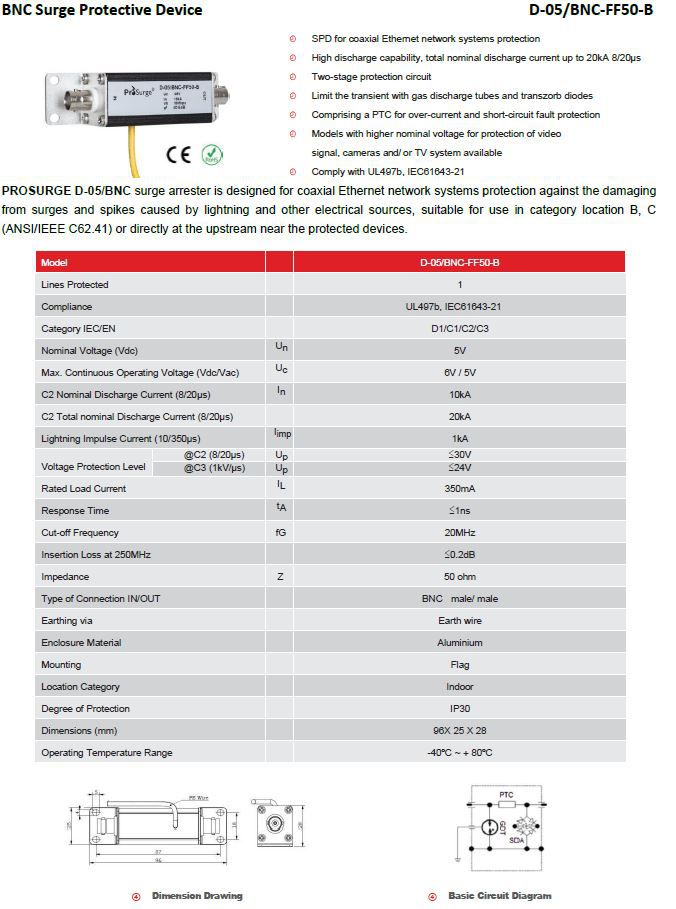

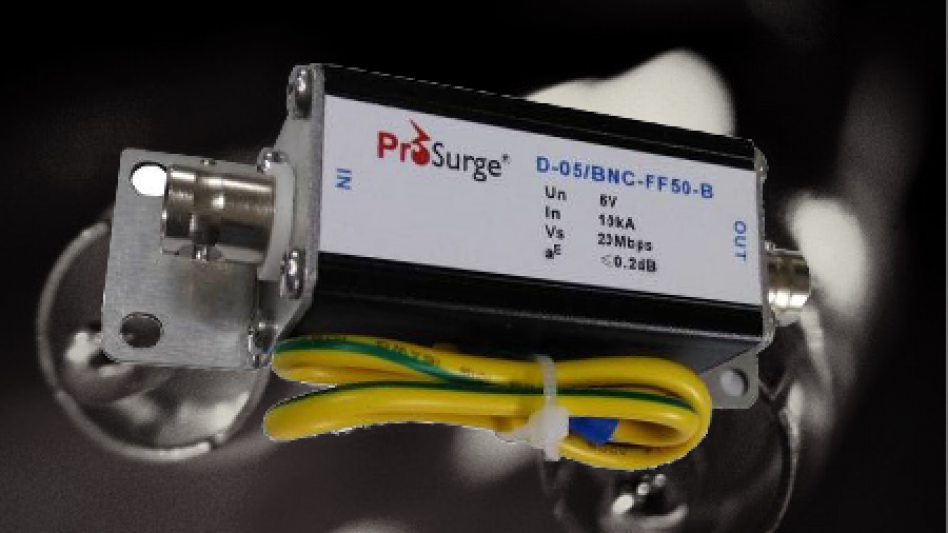

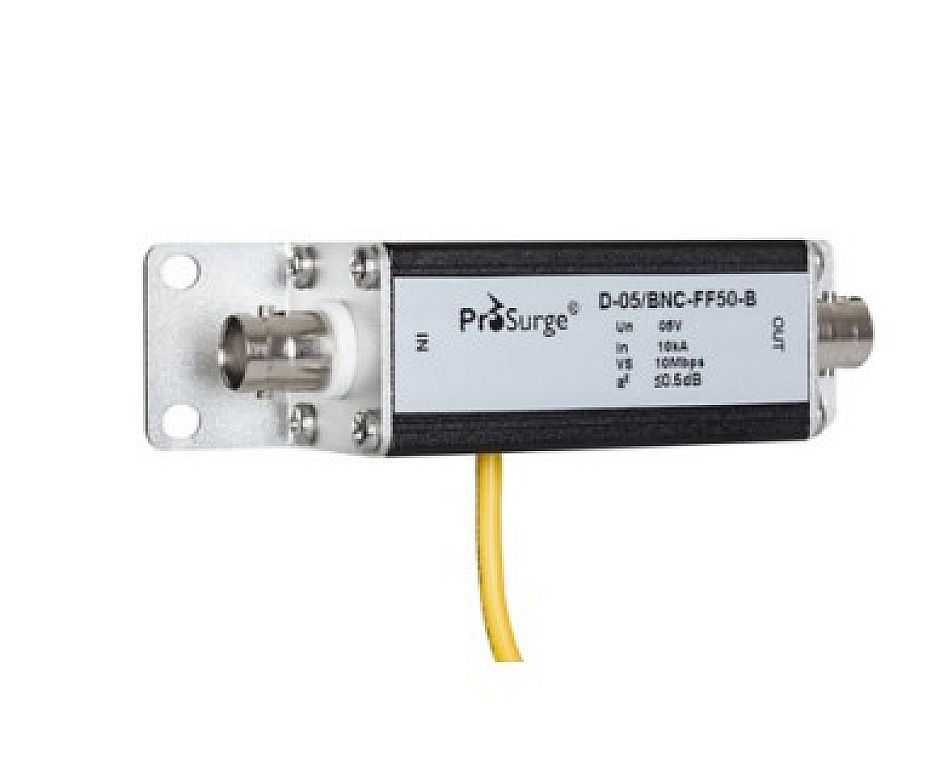

PROSURGE D-05/BNC อุปกรณ์ป้องกันไฟกระชากสำหรับระบบสายโคแอกเชียล
PROSURGE D-05/BNC ถูกออกแบบมาเพื่อป้องกันความเสียหายของระบบสายโคแอกเชียล เช่น ระบบกล้องวงจรปิดและระบบสัญญาณภาพ จากแรงดันกระชากและสไปค์ที่เกิดจากฟ้าผ่า หรือแหล่งกำเนิดไฟฟ้าอื่น ๆ เหมาะสำหรับติดตั้งในตำแหน่งประเภท B และ C ตามมาตรฐาน ANSI/IEEE C62.41 หรือใช้งานติดตั้งบริเวณต้นทางใกล้อุปกรณ์ที่ต้องการป้องกัน
คุณสมบัติทางเทคนิค- อุปกรณ์ป้องกันระบบข้อมูลเป็นไปตามมาตรฐาน UL497b และ IEC 61643-21:2012
- รองรับกระแสระบายสูง กระแสระบายพิกัดรวมสูงสุด 20kA (8/20µs)

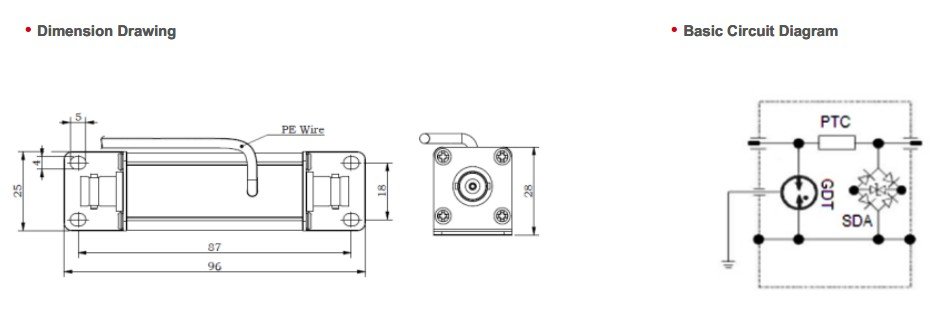

- วงจรป้องกันแบบสองขั้น (Two-stage protection circuit)
- จำกัดแรงดันกระชากด้วย Gas Discharge Tube และ Transzorb Diodes
- มีวงจร PTC สำหรับป้องกันกระแสเกินและการลัดวงจร
- ใช้หัวต่อ BNC สำหรับป้องกันสัญญาณวิดีโอ กล้องวงจรปิด และระบบโทรทัศน์
- การสูญเสียสัญญาณต่ำ (Low insertion loss)
| รายการ | ค่า |
|---|---|
| แรงดันพิกัด (Un) | 5V |
| แรงดันใช้งานต่อเนื่องสูงสุด (Uc) | 6.5V |
| กระแสระบายพิกัด (In, 8/20µs) | 10kA |
| กระแสระบายรวม (Imax, 8/20µs) | 20kA |
| ระดับแรงดันป้องกัน (L-S@C2, 8/20µs) | ≤30V |
| ระดับแรงดันป้องกัน (L-S@C3, 1kV/µs) | ≤24V |
| ช่วงความถี่ | 0–20MHz |
| กระแสพิกัด (IL) | 0.35A |
| การสูญเสียสัญญาณ @20MHz | < 0.2dB |
| ค่า VSWR | < 1.2dB |
| กำลังไฟต่อเนื่อง | 0.77 วัตต์ |
| ความต้านทานต่อสาย | 0.6 โอห์ม (PTC) |
| ชนิดขั้วต่ออินพุต / เอาต์พุต | BNC, 50Ω |
